海灣GST-LD-8364輸入輸出模塊

作者:海灣消防設備文章來源：http://m.jdy-my.com/ [大中小]

一、海灣GST-LD-8364輸入/輸出模塊產品概述

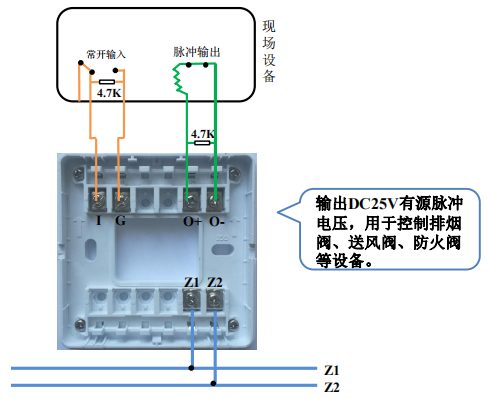

　　GST-LD-8364輸入/輸出模塊(以下簡稱模塊)，總線供電，具備DC25V有源輸出功能，主要用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，可接收并上傳設備的反饋回答信號。

二、海灣GST-LD-8364輸入/輸出模塊特點

　　1.無極性兩總線低功耗設計，無需外加24V電源；

　　2.輸入、輸出均具有檢線功能；

　　3.GST-LD-8364輸入端可現場設為常開檢線、常閉檢線，與無源觸點連接；

　　4.GST-LD-8364輸出端可提供DC25V有源脈沖電壓；

　　5.GST-LD-8364地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；

　　6.電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

三、GST-LD-8364輸入/輸出模塊技術參數

型號	GST-LD-8364
名稱	輸入/輸出模塊
品牌	海灣
工作電源總線	24V(16V~28V)
監視電流	≤0.5mA
總線啟動電流	≤10mA
線制	無極性信號二總線，低功耗設計
輸出容量	輸出恒壓 DC25V，最大輸出能量 1.91J，負載 1.5A 時最長輸出脈沖寬度 53ms；脈沖時間最長 3s。電流做功公式參照：W(J)=V(V)I(A)t(s)
輸入指示燈	紅色，正常巡檢時閃亮 1 次，總線電壓低故障時連續閃亮兩次，輸入故障時以 2.5Hz、50%占空比閃爍，反饋時常亮
輸出指示燈	紅色，待機時熄滅，輸出故障時以 2.5Hz、50%占空比閃爍，啟動后常亮
編碼范圍	占用一個總線編碼點，編碼范圍1～242
防護等級	IP30
安裝孔距	60mm
工作環境溫度	-10℃～55℃
相對濕度	≤95%，無凝露
外形尺寸	86mm×86mm×43mm(帶底殼)
外殼防護等級	IP30
殼體材料和顏色	ABS，瓷白
重量	約 158g(帶底殼)
安裝孔距	60mm
執行標準	GB 16806-2006
