海灣JB-QG/QT-GST5000/9000H火災報警控制器對外接線端子說明
海灣JB-QG/QT-GST5000/9000H火災報警控制器對外接線端子說明
海灣JB-QG/QT-GST5000/9000H火災報警控制器外接端子如圖所示。
空開：
母板：
直控輸出板：
接線端子：
端子說明：
L、N、PE：交流 220V 接線端子及機箱保護接地線端子；
RS485：廣播電話接口； Ln（n=1~20）：探測器總線（無極性）；也可以連接
CAN 聯網 H、L：連接其它各類控制器的通訊總線端子（選配）；
通訊卡 R+，R-，T+，T-：連接 CRT 圖像顯示設備端子（選配）；
光纖聯網：連接其它各類控制器的通訊總線端子（選配）；
多接口卡：連接其它各類控制器的通訊總線端子（選配）
Sounder +、Sounder -：警報器輸出端子，24V/0.15A 有源輸出；
Cn+、Cn-（n=1~8）：直控輸出端子；
對外接線端子：24V 電源對外輸出端子。
警報器輸出接線說明

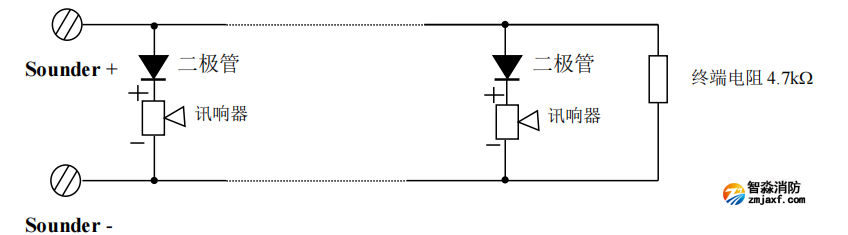

聲光警報器接線如圖 所示。
操作說明：將終端電阻取下并保存好，然后接線，接線時要注意極性，在每個聲光警報器輸出回路的末端配接 4.7k?電阻。
